Was macht unsere Telefone, Computer und Smart-Geräte sowohl stark als auch sicher? Die Antwort liegt oft darin Glasfasergewebe , ein Material, das moderne Elektronik leise mit Strom versorgt. Es ist leicht und dennoch unglaublich langlebig und bietet hervorragende elektrische Isolierung, Hitzebeständigkeit und strukturelle Stabilität. In diesem Artikel erfahren Sie, wie Glasfaser in der Elektronik verwendet wird und warum es für die Herstellung effizienter, zuverlässiger und langlebiger Geräte weiterhin unerlässlich ist.
Glasfaser und Glasfasergewebe in der Elektronik verstehen
Fiberglas ist ein Verbundwerkstoff aus extrem feinen Glassträngen, die miteinander verwoben und in Harz eingebettet sind. Das resultierende Material ist leicht, stark und nicht leitend – eine ideale Kombination für Anwendungen, die sowohl Haltbarkeit als auch Sicherheit erfordern.

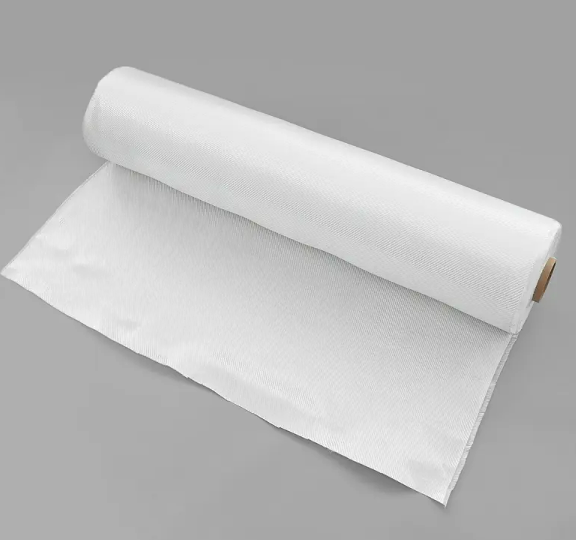

Was ist Glasfasergewebe?
Glasfasergewebe ist ein gewebtes Gewebe, das aus durchgehenden Glasfilamenten besteht. Wenn es mit Epoxid- oder Phenolharzen imprägniert wird, bildet es einen starren Verbund, der sowohl stark als auch elektrisch isolierend ist. Dieses Material ist das Herzstück der Verwendung von Glasfasermaterial in der Elektronik und sorgt für Struktur und Stabilität in Leiterplatten (PCBs), Isolierplatten und Schutzgehäusen.
Warum Glasfaser ideal für die Elektronik ist
Die einzigartige Zusammensetzung von Glasfaser verleiht ihm eine hohe Durchschlagsfestigkeit, eine ausgezeichnete thermische Beständigkeit und Beständigkeit gegen Verformung unter mechanischer Belastung. Aufgrund seiner nicht leitenden Eigenschaft eignet es sich hervorragend zur Verhinderung von Kurzschlüssen, während seine Dimensionsstabilität bei Löt- und Montageprozessen präzise Toleranzen einhält.
Kerneigenschaften, die für die Elektronik von Vorteil sind
Eigentum |
Profitieren Sie von der Elektronik |
Spannungsfestigkeit |
Verhindert Kriechströme und Kurzschlüsse |
Wärmewiderstand |
Hält hohen Temperaturen beim Löten stand |
Chemische Beständigkeit |
Schützt vor Korrosion durch Flussmittel oder Feuchtigkeit |
Mechanische Festigkeit |
Behält die Struktur bei Vibrationen oder Stößen bei |
Kernanwendungen von Glasfaser in der Elektronikindustrie
Die Anpassungsfähigkeit von Fiberglas ermöglicht es, die elektrische Sicherheit, das Wärmemanagement und den mechanischen Schutz für eine Vielzahl von Geräten zu verbessern. Es ist nicht nur in Schaltkreissubstraten, sondern auch in Isolierungen, Gehäusen und Stützstrukturen unverzichtbar.
Leiterplatten (PCBs)
Die bekannteste Verwendung von Glasfasergewebe in der Elektronik ist die Leiterplattenherstellung. Das Standard-FR-4-Laminat besteht aus gewebtem Glasfasergewebe, das mit Epoxidharz verbunden ist, wodurch ein glasfaserverstärktes Epoxidsubstrat entsteht, das Kupferschaltkreise trägt. Diese Kombination bietet die perfekte Balance aus Steifigkeit, Hitzebeständigkeit und Isolierung.
Isolier- und Schutzkomponenten
Glasfaser wird häufig in Isolierplatten, Klemmenblöcken und Transformatorbarrieren verwendet. Die elektrische Isolationsfähigkeit des Glasfasergewebes sorgt für eine sichere Energieübertragung und verhindert elektrische Lichtbögen auch bei extremer Spannungsbelastung.
Elektrische Gehäuse und Schaltanlagen
Glasfaserverbundstoffe bieten hervorragenden Schutz gegen Feuer, Feuchtigkeit und Chemikalien. In Schaltanlagengehäusen und Schalttafeln ersetzt Glasfaser Metalle, um Leitfähigkeitsrisiken auszuschließen und gleichzeitig eine langfristige Korrosionsbeständigkeit zu gewährleisten.
Kabelrinnen und Strukturstützen
In großen Anlagen wie Kraftwerken oder Rechenzentren bilden pultrudierte Glasfasermaterialien leichte, nicht leitende Kabelrinnen, die Hitze und Umwelteinflüssen widerstehen.
Hochtemperatur- und flammhemmende Anwendungen
Da Glasfaser seine Eigenschaften auch bei erhöhten Temperaturen behält, eignet es sich ideal für Geräte wie Widerstände, Leistungswandler und Hitzeschilde.
Hinweis: Für Industrie- und Außensysteme bietet Glasfaser ein optimales Gleichgewicht zwischen Sicherheit und Umweltbeständigkeit, das von herkömmlichen Metallalternativen nicht erreicht wird.
Die Rolle von Glasfasergewebe in Leiterplatten (PCBs)
Für ihre Struktur und Leistung sind Leiterplatten in hohem Maße auf Glasfasergewebe angewiesen. Dieses Material bildet die isolierende Basisschicht, die Kupferleiterbahnen und elektronische Komponenten trägt.
Aufbau einer Glasfaser-Leiterplatte
In den meisten Leiterplattenkonstruktionen wird gewebtes Glasfasergewebe wie die Modelle 7628, 2116 oder 1080 mit Epoxidharz kombiniert, um starre Laminate zu bilden. Diese Laminate, sogenannte kupferkaschierte Platinen, bieten sowohl mechanische Stabilität als auch dielektrischen Schutz für komplexe Schaltungsdesigns.
Vorteile im Schaltungsdesign
Glasfaserlaminate ermöglichen präzises Bohren, minimale Wärmeausdehnung und gleichmäßige Kupferhaftung. Sie reduzieren außerdem Signalinterferenzen und -verzerrungen und unterstützen die kompakten Mehrschichtkonfigurationen, die in der modernen Elektronik üblich sind.
Vergleich mit anderen Substratmaterialien
Substrattyp |
Hauptvorteil |
Gemeinsame Anwendung |
Glasfaser-Epoxidharz (FR-4) |
Hervorragende Isolierung, niedrige Kosten |
Leiterplatten für Verbraucher und Industrie |
Keramik |
Hohe Wärmeleitfähigkeit |
Luft- und Raumfahrt- und Hochfrequenzsysteme |
Metallkern |
Effiziente Wärmeableitung |
Leistungselektronik |
Bedeutung in Hochfrequenzanwendungen
Fortschrittliche elektronische Systeme wie 5G-Basisstationen, Automobilradar und Hochgeschwindigkeitsprozessoren erfordern Substrate mit stabiler dielektrischer Leistung. Ultradünnes Glasfasergewebe hilft, Signalverluste zu reduzieren und sorgt für Hochfrequenzgenauigkeit, was es zu einem Eckpfeiler des Schaltungsdesigns der nächsten Generation macht.
Elektrische und thermische Vorteile von Glasfaser
Glasfaser spielt im Elektronikdesign eine wichtige Doppelrolle: Es dient gleichzeitig als elektrischer Isolator und als Wärmebarriere und trägt dazu bei, dass Schaltkreise auch unter Bedingungen hoher Belastung sicher und effizient funktionieren. Diese Kombination aus dielektrischer und thermischer Stabilität macht den Einsatz von Glasfasermaterial in der Elektronik für die Integrität moderner Schaltkreise und die Systemzuverlässigkeit unverzichtbar.
Hervorragende elektrische Isolierung
Eine der größten Stärken von Glasfasern liegt in seinen dielektrischen Eigenschaften, die Stromlecks zwischen leitenden Schichten verhindern und Kurzschlüsse verhindern. Ob in der Mikroelektronik oder in Hochspannungssystemen: Glasfasern sorgen auch bei wechselnden Belastungen, Temperaturschwankungen und Luftfeuchtigkeit für eine stabile Isolierung. Diese Zuverlässigkeit macht es zu einem Eckpfeiler für sensible Anwendungen wie Wechselrichter, Transformatoren und mehrschichtige Leiterplatten, bei denen elektrische Präzision nicht verhandelbar ist.
Spannungsfestigkeit und Sicherheit
Selbst wenn es Hochspannung, plötzlichen Überspannungen oder schwankenden Frequenzen ausgesetzt ist, behält Glasfaser seine Spannungsfestigkeit und Isolationsleistung. Im Gegensatz zu organischen Materialien, die sich im Laufe der Zeit zersetzen können, behalten die Elektroniksubstrate aus glasfaserverstärktem Epoxidharz ihre Konsistenz während des gesamten Lebenszyklus des Geräts bei. Seine Fähigkeit, elektrische Ströme zu isolieren, gewährleistet die langfristige Sicherheit von Bedienern und Geräten, ein entscheidender Faktor in der Industrie-, Medizin- und Automobilelektronik.
Wärmebeständigkeit und Flammhemmung
Fiberglas hält dauerhaft hoher Hitze stand, ohne sich zu verziehen oder seine Form zu verlieren. Seine inhärente flammhemmende Eigenschaft gewährleistet die Einhaltung internationaler Brandschutznormen wie UL94 V-0. In Fertigungsumgebungen, in denen Löten, Wellenaufschmelzen und Wärmehärten stattfinden, schützen Glasfaserlaminate empfindliche Schaltkreise vor Verformung und bewahren die Integrität der Platine, was eine hohe Ausbeute und zuverlässige Produktionsergebnisse ermöglicht.
Aufrechterhaltung der Dimensionsstabilität
Thermisches Eigentum |
Funktion |
Nutzen |
Hohe Glasübergangstemperatur (Tg) |
Hält Bretter bei Hitze stabil |
Verhindert Verformungen und Risse |
Flammhemmende Bewertung |
Erfüllt Sicherheitsstandards |
Reduziert die Brandgefahr |
Geringe Wärmeausdehnung |
Minimiert die Belastung der Lötstellen |
Verlängert die Lebensdauer der Komponenten |
Haltbarkeit und Umweltbeständigkeit
Moderne elektronische Systeme müssen nicht nur Hitze, sondern auch rauen Umwelteinflüssen wie Feuchtigkeit, Vibration und Chemikalien standhalten. Glasfaser zeichnet sich in diesen Szenarien aus und bietet umfassenden Schutz und lang anhaltende mechanische Festigkeit. Es stellt sicher, dass die auf Glasfasergewebe basierende Elektronik über Jahre hinweg unter verschiedenen Betriebsbedingungen Form und Funktion beibehält.
Korrosions- und Chemikalienbeständigkeit
Im Gegensatz zu Metallen, die rosten oder oxidieren können, ist Glasfaser chemisch völlig inert und behält seine strukturellen und isolierenden Eigenschaften in korrosiven Atmosphären. Es bleibt auch bei Einwirkung von Lösungsmitteln, Säuren und Industriegasen stabil. Dies macht Glasfaser zu einer ausgezeichneten Wahl für Schiffselektronik, Stromverteilungssysteme und Steuereinheiten, die in Umgebungen mit hoher Luftfeuchtigkeit oder chemisch aktiven Umgebungen betrieben werden.
Mechanische Festigkeit und Stoßfestigkeit
Die gewebte Struktur des Glasfasergewebes bietet außergewöhnliche Zugfestigkeit und Widerstandsfähigkeit gegen mechanische Stöße. Beim Einsatz in Schaltkreissubstraten oder Stützrahmen verhindert diese Verstärkung Rissbildung, Delaminierung und vibrationsbedingte Ausfälle. In der Industrie- und Automobilelektronik trägt diese mechanische Belastbarkeit dazu bei, dass Systeme langfristigen Betriebsbelastungen standhalten, ohne Konnektivität oder Präzision zu verlieren.
Schutz vor Feuchtigkeit und Nässe
Glasfaser hat eine sehr geringe Wasseraufnahme, was für die Aufrechterhaltung der elektrischen Isolierung und Dimensionsstabilität von entscheidender Bedeutung ist. In feuchten Regionen oder bei Außenanwendungen verhindert diese Eigenschaft Schwellungen, Stromkreisausfälle und Kurzschlüsse. Elektrische Isolierungs- und Elektroniksysteme aus Glasfasergewebe behalten auch nach längerer Einwirkung von Feuchtigkeit eine gleichbleibende Durchschlagsfestigkeit und sind daher ideal für klimabeständige Konstruktionen.
Langlebigkeit und Wartungseffizienz
Durch die Kombination von Hitze-, Korrosions- und Schlagfestigkeit reduzieren Glasfasermaterialien sowohl die kurzfristigen Wartungs- als auch die langfristigen Reparaturkosten. Auf Glasfasersubstraten aufgebaute Elektronik sorgt für eine höhere Haltbarkeit und stellt sicher, dass die Komponenten auch unter anspruchsvollen Bedingungen während ihrer gesamten Lebensdauer weiterhin effektiv funktionieren.
Arten von Glasfasergewebe für die Elektronik
Glasfasergewebe gibt es in verschiedenen Spezialqualitäten, die jeweils auf ein besonderes Gleichgewicht zwischen elektrischer Isolierung, mechanischer Leistung und Umweltbeständigkeit ausgelegt sind. Durch die Auswahl der richtigen Qualität wird sichergestellt, dass Ihr Produkt sowohl die funktionalen als auch die gesetzlichen Anforderungen erfüllt und gleichzeitig die Kosteneffizienz beibehält.
E-Glasgewebe (Elektroqualität)
E-Glas ist der in der Elektronik am häufigsten verwendete und kostengünstigste Glasfasertyp. Es bietet eine hervorragende Durchschlagsfestigkeit, Dimensionsstabilität und mechanische Steifigkeit und eignet sich daher ideal für Glasfasergewebe für elektronische Leiterplatten. Seine Kompatibilität mit Epoxidharzen gewährleistet eine feste Verbindung, eine hohe Produktionsausbeute und eine zuverlässige Isolationsleistung für Verbraucher- und Industrie-Leiterplatten gleichermaßen.
S-Glasgewebe (Strukturqualität)
S-Glas ist für Anwendungen konzipiert, die maximale Festigkeit und Ausdauer erfordern. Mit höheren Zug- und Biegeeigenschaften als E-Glas wird es häufig in der Luft- und Raumfahrtelektronik, Verteidigungssystemen und Leistungsmodulen eingesetzt, wo Präzision und Stabilität unter Vibration oder Druck von entscheidender Bedeutung sind. Es bietet außerdem eine verbesserte Ermüdungsbeständigkeit und eignet sich daher ideal für die langfristige mechanische Unterstützung.
C-Glasgewebe (chemische Qualität)
C-Glas ist auf Umgebungen zugeschnitten, die Feuchtigkeit, Chemikalien oder industriellen Schadstoffen ausgesetzt sind. Es behält die dielektrische Zuverlässigkeit bei und widersteht gleichzeitig einer Verschlechterung durch Säuren, Laugen oder salzhaltige Bedingungen. C-Glas-Verbundwerkstoffe sind besonders wertvoll für Außenanlagen und chemische Verarbeitungsanlagen, da sie ein ausgewogenes Verhältnis von Isolierung und chemischer Beständigkeit bieten.
Spezielle Glasfasertücher
Fortschrittliche Varianten wie ultradünne, einfach gewebte und niedrigdielektrische Glasfasergewebe sind für schnelle Signalübertragung und elektromagnetische Stabilität konzipiert. Diese Materialien sind in 5G-Basisstationen, KI-Rechenmodulen und HF-Kommunikationssystemen von entscheidender Bedeutung, wo Signalintegrität und geringer dielektrischer Verlust die Gesamtleistung des Geräts bestimmen.
Typ |
Hauptstärke |
Allgemeiner Gebrauch |
E-Glas |
Elektrische Isolierung |
Leiterplatten, Gehäuse |
S-Glas |
Hohe Zugfestigkeit |
Luft- und Raumfahrt und Verteidigung |
C-Glas |
Chemische Beständigkeit |
Industrieelektronik |
Ultradünn |
Geringer dielektrischer Verlust |
Hochfrequenzsysteme |
Neue Trends bei der Verwendung von Glasfaser in der Elektronik
Während sich die Elektronikindustrie weiterentwickelt, passen sich Glasfasermaterialien an neue Anforderungen an Miniaturisierung, Nachhaltigkeit und Hochgeschwindigkeitsleistung an. Diese Fortschritte definieren die Art und Weise, wie Ingenieure Geräte im Hinblick auf Effizienz und Langlebigkeit entwerfen, neu.
Integration mit Advanced Composites
Durch die innovative Materialwissenschaft werden Glasfasern mit thermoplastischen Polymeren kombiniert, was zu Verbundwerkstoffen führt, die flexibel, stark und thermisch stabil sind. Diese Hybridlaminate prägen die nächste Generation flexibler Schaltkreise, Automobilelektronik und tragbarer Geräte, die sowohl Haltbarkeit als auch leichte Form erfordern.
Leichte Alternativen zu Metall
Glasfaser bietet eine nicht leitende, korrosionsfreie Alternative zu Metallkomponenten in Gehäusen, Rahmen und Strukturstützen. Durch den Ersatz von Aluminium oder Stahl reduziert Glasfaser nicht nur das Gesamtgewicht, sondern beseitigt auch Erdungsprobleme und elektrische Störungen, wodurch das Design vereinfacht und die Energieeffizienz verbessert wird.
Umweltfreundliche und halogenfreie Lösungen
Umweltverträglichkeit ist ein wachsendes Anliegen, und die Hersteller reagieren mit halogenfreien Glasfasergewebeformulierungen, die die toxischen Emissionen während der Produktion und Entsorgung reduzieren. Diese Materialien entsprechen globalen Standards wie RoHS und REACH und eignen sich daher ideal für eine umweltbewusste Elektronikproduktion.
Innovationen in der Signalintegrität
Neue Generationen der Elektronik auf glasfaserverstärkten Epoxidsubstraten zeichnen sich durch präzise kontrollierte Dielektrizitätskonstanten aus und ermöglichen eine Hochgeschwindigkeits-Datenübertragung und reduzierte Signalverluste. Diese Innovationen unterstützen die expandierenden Bereiche IoT, Telekommunikation und Hardware für künstliche Intelligenz, in denen ein konsistenter Signalfluss und niedrige Latenzzeiten unerlässlich sind.
Auswahl des richtigen Glasfasergewebes für Ihre Anwendung
Die Auswahl des geeigneten Glasfasergewebes für eine elektronische Anwendung erfordert eine sorgfältige Bewertung sowohl der Leistung als auch der Umweltfaktoren. Die richtige Wahl kann die Schaltkreisstabilität erheblich verbessern, die Lebensdauer verlängern und die Produktionseffizienz optimieren.
Beurteilung elektrischer und thermischer Anforderungen
Berücksichtigen Sie bei der Auswahl von Glasfasermaterialien die Dielektrizitätskonstante, die Wärmeleitfähigkeit und die feuerhemmenden Eigenschaften. Anwendungen, die bei hoher Spannung oder Temperatur betrieben werden, sollten für maximale Zuverlässigkeit Glasfaserlaminate mit hohen Glasübergangstemperaturen (Tg) und geringem dielektrischen Verlust verwenden.
Passender Stofftyp zur Schaltungsdichte
Für kompakte, mehrschichtige oder Hochfrequenz-Leiterplatten bietet ultradünnes Glasfasergewebe einen besseren Harzfluss, glattere Oberflächen und eine verbesserte Maßgenauigkeit. Leistungselektronik und mechanische Systeme profitieren jedoch von dickeren Stoffen, die für strukturelle Festigkeit und Vibrationsfestigkeit sorgen.
Berücksichtigung von Umweltfaktoren
Außen- oder Industriegeräte sind häufig Feuchtigkeit, Korrosion und Chemikalien ausgesetzt. In solchen Fällen bieten C-Glasgewebe oder epoxidbeschichtete Laminate eine hervorragende Feuchtigkeitsbeständigkeit, verhindern eine Delaminierung und sorgen über einen längeren Zeitraum für eine stabile Isolationsleistung.
Kosten und Leistung in Einklang bringen
Anwendung |
Empfohlenes Tuch |
Hauptmerkmal |
Verbraucherplatine |
E-Glas 7628 |
Zuverlässig und wirtschaftlich |
Hochgeschwindigkeits-PCB |
Ultradünn 2116 |
Geringer dielektrischer Verlust |
Leistungselektronik |
S-Glas |
Hohe strukturelle Festigkeit |
Outdoor-Geräte |
C-Glas |
Feuchtigkeits- und Chemikalienbeständigkeit |
Abschluss
Glasfasergewebe ist für die Elektronik von entscheidender Bedeutung und gewährleistet Sicherheit, Haltbarkeit und Stabilität in verschiedenen Geräten. Jiahe Taizhou Glass Fibre Co., Ltd. bietet hochwertige Produkte, die Leistung und Zuverlässigkeit verbessern und sowohl Verbraucher- als auch Industrieanwendungen mit langlebigen, ausgereiften Lösungen unterstützen.
FAQ
F: Wofür wird Glasfaser in der Elektronik verwendet?
A: Glasfaser wird in der Elektronik zur Isolierung, strukturellen Unterstützung und zum Wärmemanagement verwendet. Es erhöht die Sicherheit und Haltbarkeit von Leiterplatten, Gehäusen und Hochspannungsgeräten.
F: Wie verbessert Glasfasergewebe elektronische Leiterplatten?
A: Glasfasergewebe für elektronische Leiterplatten bietet eine hervorragende elektrische Isolierung, Dimensionsstabilität und mechanische Festigkeit und gewährleistet so eine zuverlässige Signalintegrität und langfristige Leistung.
F: Warum wird Glasfaser in der Elektronik gegenüber anderen Materialien bevorzugt?
A: Glasfaser bietet eine hohe Durchschlagsfestigkeit, thermische Beständigkeit und mechanische Belastbarkeit und ist somit ideal für kompakte, leistungsstarke elektronische Geräte.
F: Welche Arten von Glasfasergewebe werden in der Elektronik verwendet?
A: Zu den gängigen Typen gehören E-Glas zur Isolierung, S-Glas zur strukturellen Festigkeit und C-Glas zur chemischen Beständigkeit, die alle auf spezifische Elektronikanwendungen zugeschnitten sind.
F: Können glasfaserverstärkte Epoxidsubstrate für die Elektronik hohen Temperaturen standhalten?
A: Ja, die Elektronik mit glasfaserverstärkten Epoxidsubstraten behält ihre Form und Isolierung unter Löthitze und im Dauerbetrieb bei und sorgt so für Sicherheit und Zuverlässigkeit.
F: Wie verringert Glasfasergewebe für elektronische Leiterplatten das Ausfallrisiko?
A: Es verhindert elektrische Leckagen, unterstützt Lötstellen und widersteht Feuchtigkeit, Vibrationen und thermischer Belastung, wodurch Ausfälle von Leiterplatten reduziert werden.
F: Ist der Einsatz von Glasfasermaterial in der Elektronik kosteneffektiv?
A: Fiberglas vereint Leistung und Erschwinglichkeit und bietet langfristige Zuverlässigkeit und Haltbarkeit, wodurch die Wartungs- und Austauschkosten in elektronischen Systemen gesenkt werden.
F: Wie hilft die elektrische Isolierelektronik aus Glasfasergewebe bei industriellen Anwendungen?
A: Es bietet Hochspannungsisolierung, Korrosionsbeständigkeit und Flammschutz und ist somit ideal für Industrieelektronik und Umgebungen mit hoher Belastung.
F: Was ist der Unterschied zwischen Glasfasergewebe und anderen PCB-Substraten?
A: Glasfasergewebe bietet im Vergleich zu Keramik- oder Metallkernsubstraten eine bessere Isolierung, thermische Stabilität und mechanische Festigkeit und bleibt gleichzeitig für die Massenproduktion kostengünstig.
F: Wie kann ich das richtige Glasfasergewebe für mein Elektronikprojekt auswählen?
A: Passen Sie den Stofftyp an die Dichte des Schaltkreises, die thermische Belastung und die Umgebungseinwirkung an. Verwenden Sie ultradünne Stoffe für Hochgeschwindigkeits-Leiterplatten und dickere Stoffe für die Leistungselektronik.
