Шта наше телефоне, рачунаре и паметне уређаје чини јаким и безбедним? Одговор често лежи у фиберглас тканина , материјал који тихо покреће савремену електронику. Лаган, али невероватно издржљив, пружа изванредну електричну изолацију, отпорност на топлоту и структурну стабилност. У овом чланку ћете научити како се стаклопластика користи у електроници и зашто је неопходна за стварање ефикасних, поузданих и дуготрајних уређаја.
Разумевање фибергласа и фиберглас тканине у електроници
Фиберглас је композитни материјал направљен од изузетно финих нити стакла исплетених заједно и уграђених у смолу. Добијени материјал је лаган, јак и непроводљив — идеална комбинација за апликације које захтевају и издржљивост и сигурност.

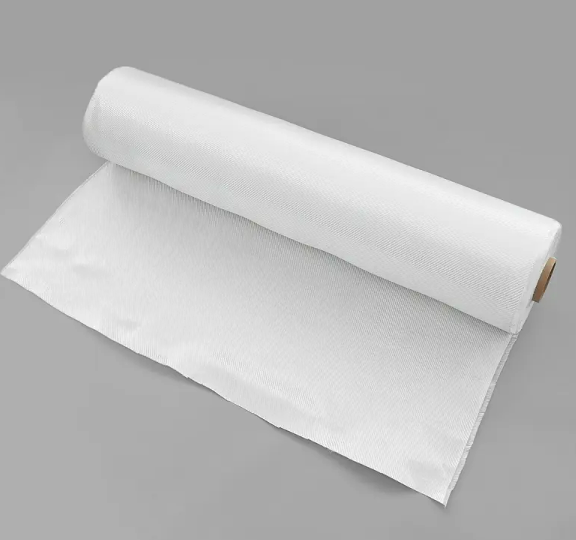

Шта је фиберглас тканина?
Тканина од фибергласа је ткана тканина која се састоји од непрекидних стаклених филамената. Када се импрегнира епоксидним или фенолним смолама, формира чврсти композит који је и јак и електрично изолован. Овај материјал лежи у срцу употребе материјала од фибергласа у електроници, пружајући структуру и стабилност у штампаним плочама (ПЦБ), изолационим плочама и заштитним кућиштима.
Зашто је фиберглас идеалан за електронику
Јединствени састав фибергласа даје му високу диелектричну чврстоћу, одличну термичку издржљивост и отпорност на деформације под механичким напрезањем. Његово непроводно својство га чини савршеним за спречавање кратких спојева, док његова стабилност димензија одржава прецизне толеранције током процеса лемљења и монтаже.
Основна својства корисна за електронику
Имовина |
Предност у електроници |
Диелектрична чврстоћа |
Спречава цурење струје и кратке спојеве |
Тхермал Ресистанце |
Издржава високе температуре током лемљења |
Отпорност на хемикалије |
Штити од корозије од флукса или влаге |
Механичка снага |
Одржава структуру током вибрација или удара |
Основна примена фибергласа у електронској индустрији
Прилагодљивост фибергласа му омогућава да побољша електричну сигурност, управљање топлотом и механичку заштиту на широком спектру уређаја. Неопходан је не само у подлогама кола, већ иу изолацији, кућиштима и потпорним структурама.
Штампане плоче (ПЦБ)
Најпрепознатљивија употреба тканине од фибергласа у електроници је у производњи ПЦБ-а. Стандардни ФР-4 ламинат је направљен од тканине од фибергласа спојеног епоксидном смолом, стварајући епоксидну подлогу ојачану стакленим влакнима која подржава бакарна кола. Ова комбинација пружа савршену равнотежу крутости, отпорности на топлоту и изолације.
Изолација и заштитне компоненте
Фиберглас се широко користи у изолационим плочама, терминалним блоковима и трансформаторским баријерама. Његова електрична изолација од фиберглас тканине обезбеђује сигуран пренос енергије и спречава настанак електричног лука чак и под екстремним напоном.
Електрична кућишта и разводна опрема
Композити од фибергласа нуде врхунску заштиту од пожара, влаге и хемикалија. У кућиштима разводних уређаја и контролним панелима, фиберглас замењује метале како би елиминисао ризик од проводљивости, истовремено пружајући дугорочну отпорност на корозију.
Носачи каблова и структурни носачи
У великим инсталацијама као што су електране или центри података, материјали од фибергласа формирају лагане, непроводне носаче каблова који су отпорни на топлоту и хабање из околине.
Примене на високим температурама и отпорним на пламен
Пошто фиберглас задржава своја својства чак и када је изложен повишеним температурама, идеалан је за уређаје као што су отпорници, претварачи снаге и топлотни штитови.
Напомена: За индустријске и спољашње системе, фиберглас пружа оптималну равнотежу сигурности и отпорности на животну средину без премца традиционалним металним алтернативама.
Улога тканине од фибергласа у штампаним плочама (ПЦБ)
Штампане плоче се у великој мери ослањају на тканину од фибергласа за своју структуру и перформансе. Овај материјал формира изолациони основни слој који подржава бакарне стазе и електронске компоненте.
Структура ПЦБ-а од фибергласа
У већини ПЦБ конструкција, ткана тканина од фибергласа као што су стилови 7628, 2116 или 1080 се комбинује са епоксидном смолом да би се формирали чврсти ламинати. Ови ламинати, познати као плоче обложене бакром, пружају и механичку стабилност и диелектричну заштиту за сложене дизајне кола.
Предности у дизајну кола
Ламинати од фибергласа омогућавају прецизно бушење, минимално термичко ширење и уједначену адхезију бакра. Они такође смањују сметње и изобличење сигнала, подржавајући компактне вишеслојне конфигурације уобичајене у модерној електроници.
Поређење са другим материјалима подлоге
Тип подлоге |
Кључна предност |
Заједничка апликација |
Епоксид од стаклопластике (ФР-4) |
Одлична изолација, ниска цена |
Потрошачки и индустријски ПЦБ |
Керамичке |
Висока топлотна проводљивост |
Ваздухопловство и високофреквентни системи |
Метал-Цоре |
Ефикасно одвођење топлоте |
Енергетска електроника |
Важност у високофреквентним апликацијама
Напредни електронски системи као што су 5Г базне станице, аутомобилски радар и брзи процесори захтевају подлоге са стабилним диелектричним перформансама. Ултра-танка тканина од фибергласа помаже у смањењу губитка сигнала и обезбеђује прецизност високе фреквенције, што је чини каменом темељцем дизајна кола следеће генерације.
Електричне и термичке предности фибергласа
Фиберглас игра виталну двоструку улогу у електронском дизајну — истовремено служи као електрични изолатор и топлотна баријера, помажући колама да раде безбедно и ефикасно чак и у условима високог стреса. Ова комбинација диелектричне и термичке стабилности је оно што чини употребу материјала од фибергласа у електроници неопходном за модерни интегритет кола и поузданост система.
Супериорна електрична изолација
Једна од највећих предности фибергласа лежи у његовим диелектричним својствима, која спречавају цурење струје између проводних слојева и елиминишу кратке спојеве. Било да се ради о микроелектроници или високонапонским енергетским системима, фиберглас одржава стабилну изолацију чак и под различитим оптерећењима, променама температуре и влажности. Ова поузданост га чини каменом темељцем за осетљиве апликације као што су инвертори, трансформатори и вишеслојне штампане плоче где се о електричној прецизности не може преговарати.
Диелектрична чврстоћа и сигурност
Чак и када је изложен високом напону, изненадним ударима или флуктуирајућим фреквенцијама, фиберглас задржава своју диелектричну чврстоћу и перформансе изолације. За разлику од органских материјала који се временом могу деградирати, електроника епоксидних супстрата ојачаних стакленим влакнима одржава конзистентност током животног циклуса уређаја. Његова способност да изолује електричне струје обезбеђује дугорочну безбедност оператера и опреме, што је критични фактор у индустријској, медицинској и аутомобилској електроници.
Топлотна отпорност и отпорност на пламен
Фиберглас може да издржи континуирано излагање високој топлоти без савијања или губитка облика. Његова инхерентна отпорност на ватру обезбеђује усклађеност са међународним стандардима заштите од пожара као што је УЛ94 В-0. У производним окружењима, где долази до лемљења, повратног тока таласа и топлотног очвршћавања, ламинати од фибергласа штите осетљива кола од деформације и одржавају интегритет плоче, омогућавајући висок принос и поуздане резултате производње.
Одржавање димензионалне стабилности
Тхермал Проперти |
Функција |
Бенефит |
Висока температура преласка стакла (Тг) |
Одржава плоче стабилним на топлоти |
Спречава савијање и пуцање |
Оцена отпорности на пламен |
Испуњава безбедносне стандарде |
Смањује ризик од пожара |
Ниска термичка експанзија |
Минимизира оптерећење на лемним спојевима |
Продужава животни век компоненти |
Трајност и отпорност на животну средину
Савремени електронски системи морају бити отпорни не само на топлоту, већ и на оштре факторе околине као што су влага, вибрације и излагање хемикалијама. Фиберглас се истиче у овим сценаријима, нудећи свеобухватну заштиту и дуготрајну механичку чврстоћу. Осигурава да електроника на бази фибергласа одржи форму и функцију током година рада у различитим условима рада.
Отпорност на корозију и хемикалије
За разлику од метала, који могу да зарђају или оксидирају, фиберглас је потпуно хемијски инертан, задржавајући своје структурне и изолационе квалитете у корозивној атмосфери. Остаје стабилан чак и када је изложен растварачима, киселинама и индустријским гасовима. Ово чини стаклопластике одличним избором за бродску електронику, системе за дистрибуцију енергије и контролне јединице које раде у окружењима високе влажности или хемијски активним.
Механичка чврстоћа и отпорност на ударце
Ткана структура тканине од фибергласа пружа изузетну затезну чврстоћу и отпорност на механички удар. Када се користи у подлогама кола или потпорним оквирима, ово ојачање спречава пуцање, раслојавање и квар изазван вибрацијама. За индустријску и аутомобилску електронику, ова механичка отпорност помаже да се осигура да системи издрже дуготрајни радни стрес без губитка повезаности или прецизности.
Заштита од влаге и влаге
Фиберглас има веома ниску апсорпцију воде, што је критично за одржавање електричне изолације и стабилност димензија. У влажним регионима или на отвореном, ово својство спречава отицање, квар кола и кратак спој. Електронски системи електричне изолације од фиберглас тканине одржавају конзистентну диелектричну чврстоћу, чак и након дуготрајног излагања влази, што их чини идеалним за дизајне отпорне на климу.
Дуготрајност и ефикасност одржавања
Комбинујући отпорност на топлоту, корозију и удар, материјали од фибергласа смањују и краткорочно одржавање и дугорочне трошкове поправке. Електроника направљена од подлоге од фибергласа пружа већу издржљивост, обезбеђујући да компоненте наставе да ефикасно функционишу током свог радног века, чак и у захтевним условима.
Врсте фиберглас тканине за електронику
Тканина од фибергласа долази у неколико специјализованих разреда, од којих је сваки пројектован за посебан баланс електричне изолације, механичких перформанси и отпорности на животну средину. Одабиром правог квалитета осигурава се да ваш производ испуњава функционалне и регулаторне захтјеве уз задржавање исплативости.
Е-стаклена тканина (електрични квалитет)
Е-стакло је најчешћи и најисплативији тип фибергласа који се користи у електроници. Нуди супериорну диелектричну чврстоћу, стабилност димензија и механичку крутост, што га чини идеалним за тканину од фибергласа за електронске плоче. Његова компатибилност са епоксидним смолама обезбеђује чврсто везивање, висок производни принос и поуздане перформансе изолације за потрошачке и индустријске ПЦБ-е.
С-стаклена тканина (структурна класа)
С-стакло је дизајнирано за апликације које захтевају максималну снагу и издржљивост. Са већим својствима затезања и савијања од Е-стакла, широко се користи у ваздухопловној електроници, одбрамбеним системима и енергетским модулима где су прецизност и стабилност под вибрацијама или притиском критичне. Такође обезбеђује побољшану отпорност на замор, што га чини идеалним за дуготрајну механичку подршку.
Ц-стаклена тканина (хемијски квалитет)
Ц-стакло је прилагођено за окружења изложена влази, хемикалијама или индустријским загађивачима. Одржава диелектричну поузданост док је отпоран на деградацију узроковану киселинама, алкалијама или физиолошким условима. Ц-стаклени композити су посебно вредни у инсталацијама на отвореном и у постројењима за хемијску прераду, нудећи баланс изолације и хемијске издржљивости.
Специјалне тканине од фибергласа
Напредне варијације као што су ултра-танке тканине од обичног ткања и нискодиелектричне фиберглас тканине су пројектоване за пренос сигнала велике брзине и електромагнетну стабилност. Ови материјали су критични за 5Г базне станице, АИ рачунарске модуле и РФ комуникационе системе где интегритет сигнала и мали диелектрични губици одређују укупне перформансе уређаја.
Тип |
Главна снага |
Уобичајена употреба |
Е-Гласс |
Електрична изолација |
ПЦБ, кућишта |
С-Гласс |
Висока затезна чврстоћа |
Ваздухопловство и одбрана |
Ц-Гласс |
Хемијска отпорност |
Индустријска електроника |
Ултра-танак |
Мали диелектрични губици |
Системи високе фреквенције |
Нови трендови у употреби фибергласа у електроници
Како се електронска индустрија развија, материјали од фибергласа се прилагођавају новим захтевима за минијатуризацију, одрживост и перформансе велике брзине. Овај напредак редефинише начин на који инжењери дизајнирају уређаје за ефикасност и издржљивост.
Интеграција са напредним композитима
Иновативна наука о материјалима спаја фиберглас са термопластичним полимерима, што резултира композитима који су флексибилни, јаки и термички стабилни. Ови хибридни ламинати обликују следећу генерацију флексибилних кола, аутомобилске електронике и носивих уређаја који захтевају и издржљивост и лагану форму.
Лагане алтернативе металу
Фиберглас пружа непроводну алтернативу без корозије за металне компоненте у кућиштима, оквирима и структурним носачима. Заменом алуминијума или челика, фиберглас не само да смањује укупну тежину већ и елиминише забринутост уземљења и електричне сметње, поједностављујући дизајн и побољшавајући енергетску ефикасност.
Еколошка решења и решења без халогена
Одрживост животне средине је све већа брига, а произвођачи реагују формулацијама од фибергласа без халогена које смањују токсичне емисије током производње и одлагања. Ови материјали су у складу са глобалним стандардима као што су РоХС и РЕАЦХ, што их чини идеалним за еколошку електронску производњу.
Иновације у интегритету сигнала
Нове генерације електронике за епоксидне подлоге ојачане стакленим влакнима имају прецизно контролисане диелектричне константе, омогућавајући пренос података великом брзином и смањен губитак сигнала. Ове иновације подржавају проширена поља ИоТ-а, телекомуникација и хардвера вештачке интелигенције, где су од суштинског значаја доследан проток сигнала и мала латенција.
Одабир праве тканине од фибергласа за вашу примену
Избор одговарајуће тканине од фибергласа за електронску примену захтева пажљиву процену перформанси и фактора животне средине. Прави избор може драматично побољшати стабилност кола, продужити животни век и оптимизовати ефикасност производње.
Процена електричних и термичких захтева
Када бирате материјале од фибергласа, узмите у обзир диелектричну константу, топлотну проводљивост и својства отпорности на ватру. Примене које раде на високом напону или температури треба да користе ламинате од фибергласа са високим температурама преласка стакла (Тг) и ниским диелектричним губицима за максималну поузданост.
Усклађивање типа тканине са густином кола
За компактне, вишеслојне или високофреквентне ПЦБ, ултра-танка тканина од фибергласа нуди бољи проток смоле, глаткије површине и побољшану прецизност димензија. Енергетска електроника и механички системи, међутим, имају користи од дебљих тканина које пружају структурну чврстоћу и отпорност на вибрације.
Узимајући у обзир факторе животне средине
Спољни или индустријски уређаји често се суочавају са влагом, корозијом и излагањем хемикалијама. У таквим случајевима, Ц-стаклена тканина или ламинати обложени епоксидом нуде врхунску отпорност на влагу, спречавајући раслојавање и обезбеђујући стабилне перформансе изолације током времена.
Балансирање трошкова и учинка
Апликација |
Препоручена тканина |
Кључна карактеристика |
Цонсумер ПЦБ |
Е-стакло 7628 |
Поуздан и економичан |
ПЦБ велике брзине |
Ултра танак 2116 |
Мали диелектрични губици |
Повер Елецтроницс |
С-стакло |
Висока структурна чврстоћа |
Спољни уређаји |
Ц-стакло |
Отпорност на влагу и хемикалије |
Закључак
Тканина од фибергласа је витална за електронику, осигуравајући сигурност, издржљивост и стабилност у различитим уређајима. Јиахе Таизхоу Гласс Фибер Цо., Лтд. обезбеђује висококвалитетне производе који побољшавају перформансе и поузданост, подржавајући и потрошачке и индустријске апликације са трајним, добро пројектованим решењима.
ФАК
П: За шта се фиберглас користи у електроници?
О: Фиберглас се користи у електроници за изолацију, структурну подршку и управљање топлотом. Повећава сигурност и издржљивост ПЦБ-а, кућишта и високонапонске опреме.
П: Како тканина од фибергласа побољшава електронске плоче?
О: Тканина од фибергласа за електронске плоче пружа одличну електричну изолацију, стабилност димензија и механичку чврстоћу, осигуравајући поуздан интегритет сигнала и дугорочне перформансе.
П: Зашто се фиберглас преферира у односу на друге материјале у електроници?
О: Фиберглас нуди високу диелектричну чврстоћу, топлотну отпорност и механичку жилавост, што га чини идеалним за компактне електронске уређаје високих перформанси.
П: Које врсте фибергласа се користе у електроници?
О: Уобичајени типови укључују Е-стакло за изолацију, С-стакло за структурну чврстоћу и Ц-стакло за хемијску отпорност, све прилагођено специфичним апликацијама у електроници.
П: Може ли електроника за епоксидне подлоге ојачане стакленим влакнима издржати високе температуре?
О: Да, електроника епоксидних подлога ојачаних стакленим влакнима одржава форму и изолацију под топлотом лемљења и континуираним радом, подржавајући сигурност и поузданост.
П: Како тканина од фибергласа за електронске плоче смањује ризик од квара?
О: Спречава цурење струје, подржава лемне спојеве и отпоран је на влагу, вибрације и топлотни стрес, смањујући кварове на штампаној плочи.
П: Да ли је употреба материјала од фибергласа у електроници исплатива?
О: Фиберглас комбинује перформансе и приступачност, нудећи дугорочну поузданост и издржљивост која смањује трошкове одржавања и замене електронских система.
П: Како електроника електричне изолације од фибергласа помаже у индустријским апликацијама?
О: Пружа високонапонску изолацију, отпорност на корозију и отпорност на пламен, што га чини идеалним за индустријску електронику и окружења са високим стресом.
П: Која је разлика између тканине од фибергласа и других ПЦБ подлога?
О: Тканина од фибергласа нуди бољу изолацију, термичку стабилност и механичку чврстоћу у поређењу са подлогама од керамике или металног језгра, док је истовремено исплатива за масовну производњу.
П: Како могу да изаберем праву тканину од фибергласа за свој пројекат електронике?
О: Ускладите тип тканине са густином кола, термичким оптерећењем и изложеношћу околини. Користите ултра-танку тканину за брзе ПЦБ-е и дебље тканине за енергетску електронику.
